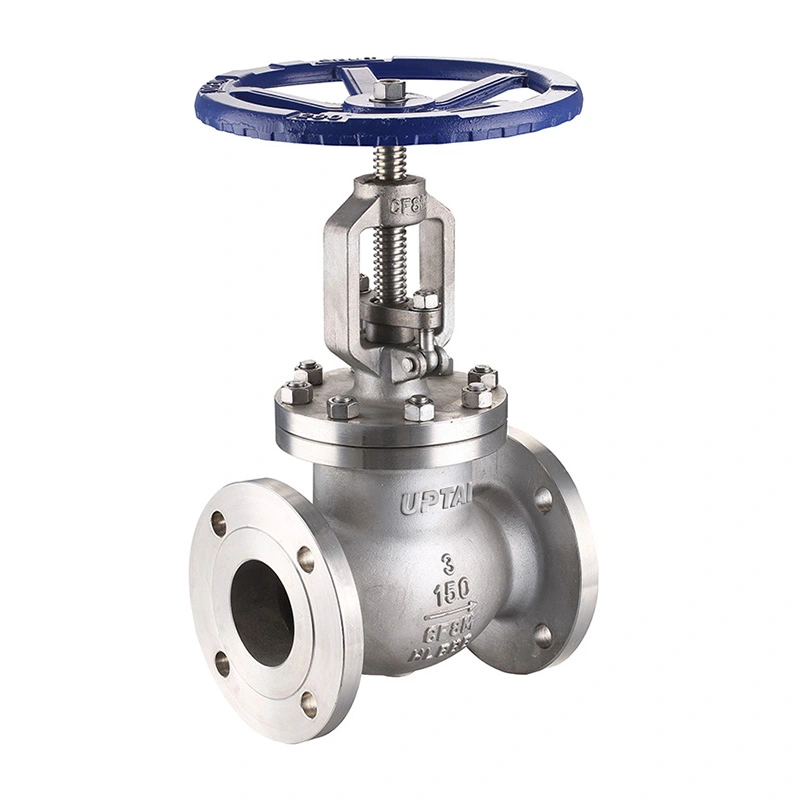

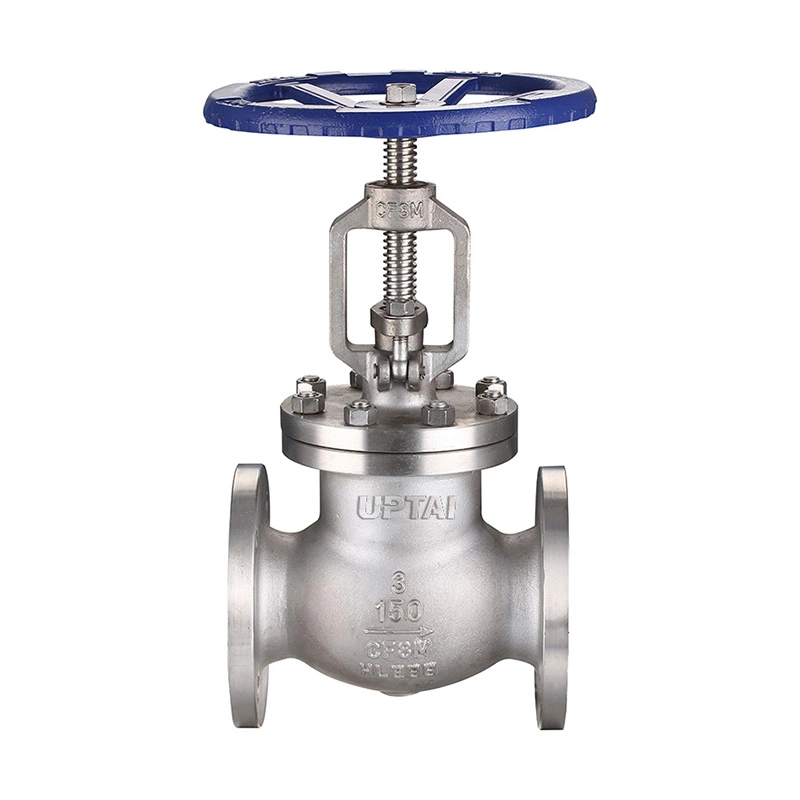

ANSI Standard Flanged Globe Valve

ANSI Standard Flanged Globe Valve သည် စီးဆင်းမှုထိန်းချုပ်ရန်နှင့် ပိတ်ရန် လိုအပ်သည့် စက်မှုပိုက်လိုင်းအတွက် Class 150 stainless steel globe valve ဖြစ်သည်။ ၎င်း၏အပြားသည် စီးဆင်းမှုဧရိယာကိုပြောင်းလဲရန် ထိုင်ခုံဆီသို့ ရွေ့လျားသွားပြီး အဆို့ရှင်သည် ရိုးရှင်းသော isolation valve ထက် ပိုမိုထိန်းချုပ်ထားသော စီးဆင်းမှုချိန်ညှိမှုလိုအပ်သော အပလီကေးရှင်းများအတွက် အဆို့ရှင်ကို သင့်လျော်စေသည်။

Shangtai သည် ဤအဆို့ရှင်အား RF-သဟဇာတရှိသော အနားကွပ်အစွန်းများနှင့် လက်ဘီးလည်ပတ်မှုတို့ဖြင့် ပံ့ပိုးပေးပါသည်။ ရရှိနိုင်သောဖွဲ့စည်းပုံတွင် CF8/CF8M ကိုယ်ထည်နှင့် disc ပစ္စည်းများ၊ F304/F316 ပင်စည်များနှင့် စာရင်းဝင်ထိုင်ခုံရွေးချယ်မှုများ ပါဝင်ပါသည်။ စက်မှုလုပ်ငန်းသုံး ပိုက်များနှင့် လုပ်ငန်းစဉ်ဆိုင်ရာ စက်ပစ္စည်းများအတွက် 2" မှ 18" မှ valve ကို အရွယ်အစားများဖြင့် ရရှိနိုင်ပါသည်။

အဓိက အတိုင်းအတာများ

Valve ဒီဇိုင်း

Disc နှင့် ထိုင်ခုံ

ဒစ်ခ်သည် အဆို့ရှင်ဝင်ရိုးတစ်လျှောက် လည်ပတ်ပြီး စီးဆင်းမှုကိုရပ်တန့်ရန် ထိုင်ခုံနှင့်ပိတ်သည်။ အချပ်ပြားကို မြှင့်ထားခြင်းဖြင့် လမ်းကြောင်းကို နိမ့်စေသည် သို့မဟုတ် ပိတ်သွားချိန်တွင် စီးဆင်းမှုလမ်းကြောင်းကို တိုးစေသည်။ ဤမျဉ်းဖြောင့်ရွေ့လျားမှုသည် valve ကို throttling နှင့် shut-off service နှစ်ခုလုံးအတွက်အသုံးပြုနိုင်သည်။

Stainless Steel ပစ္စည်းများ

ကိုယ်ထည်နှင့် disc ကို ASTM A351 CF8 သို့မဟုတ် CF8M တွင်ရရှိနိုင်ပါသည်။ Stem ရွေးချယ်မှုများတွင် ASTM A182 F304 နှင့် F316 ပါဝင်သည်။ သတ်မှတ်ထားသောထိုင်ခုံပစ္စည်းများမှာ ASTM A182 F304 နှင့် Stellite 6 ပါရှိသော ASTM A182 F304 နှင့် ASTM A351 CF8M တို့ဖြစ်သည်။ ရွေးချယ်ထားသောပစ္စည်းပေါင်းစပ်မှုသည် လုပ်ငန်းစဉ်အလယ်အလတ်နှင့် လည်ပတ်မှုအပူချိန်နှင့် ကိုက်ညီသင့်သည်။

Handwheel လည်ပတ်မှု

လက်ဘီးသည် disc အနေအထားကို ကိုယ်တိုင်ထိန်းချုပ်ပေးပါသည်။ အဆို့ရှင်ကို လုပ်ငန်းစဉ်လိုအပ်ချက်အရ အဖွင့်၊ အပိတ် သို့မဟုတ် အလယ်အလတ်အနေအထားသို့ ချိန်ညှိနိုင်သည်။ လက်ကိုင်ဘီးသည် လည်ပတ်ရန် ခက်ခဲနေပါက အဆို့ရှင်ကို အတင်းအကျပ် မလုပ်သင့်ပါ။

Flanged ချိတ်ဆက်မှု

valve သည် ကိုက်ညီသော ပိုက်လိုင်းအနားကွပ်များနှင့် ချိတ်ဆက်ရန်အတွက် RF-compatible flanged ends ကို အသုံးပြုသည်။ သတ်မှတ်ထားသော ချိတ်ဆက်မှုစံနှုန်းသည် ASME B16.5 ဖြစ်ပြီး၊ မျက်နှာချင်းဆိုင် အတိုင်းအတာသည် စာရင်းသွင်းထားသော ASME B16.10 လိုအပ်ချက်ကို လိုက်နာသည်။

Flanged တပ်ဆင်ခြင်းသည် ပိုက်ကိုဖြတ်တောက်ခြင်းမပြုဘဲ ပိုက်လိုင်းမှအဆို့ရှင်ကို ဖယ်ရှားနိုင်စေပါသည်။ ထည့်သွင်းခြင်းမပြုမီ၊ အနားကွပ်အရွယ်အစား၊ ဖိအားအတန်းအစား၊ gasket၊ bolting နှင့် မျက်နှာချင်းဆိုင် အတိုင်းအတာကို စစ်ဆေးပါ။ ပိုက်လိုင်းအား အဆို့ရှင်ပေါ်တွင် အလွန်အကျွံ စက်ဝန်တင်ခြင်းမှ ရှောင်ကြဉ်ရန် ပိုက်လိုင်းအား မှန်ကန်စွာ ချိန်ညှိသင့်သည်။

ဖိအားနှင့် အပူချိန်

အဆို့ရှင်ကို CL150 အဖြစ်သတ်မှတ်ထားပြီး အမြင့်ဆုံးလုပ်ဆောင်မှုဖိအား 285 PSI ဖြစ်သည်။ ဖိအား-အပူချိန်အဆင့်သတ်မှတ်ချက်သည် ပစ္စည်းနှင့် လည်ပတ်မှုအပူချိန်ပေါ်မူတည်၍ ကွဲပြားသောကြောင့် valve ကိုရွေးချယ်သည့်အခါ အမှန်တကယ်ဝန်ဆောင်မှုအခြေအနေများကို ထည့်သွင်းစဉ်းစားရန် လိုအပ်ပါသည်။

ဖော်ပြထားသော အပူချိန်အတိုင်းအတာမှာ -29°C မှ +120°C ဖြစ်သည်။ အဆို့ရှင်ကို အပူချိန်ကန့်သတ်ချက်များအနီးတွင် အသုံးပြုသောအခါ ထိုင်ခုံနှင့် အခြားအလုံပိတ်အစိတ်အပိုင်းများသည် အထူးအရေးကြီးပါသည်။

ရေနွေးငွေ့၊ ရေနွေး၊ ဆီ၊ ဓာတ်ငွေ့နှင့် ဓာတုဗေဒဝန်ဆောင်မှုအတွက်၊ ရွေးချယ်ထားသော valve configuration နှင့် ကိုက်ညီမှုရှိသော အလယ်အလတ်အပူချိန်၊ ဖိအားနှင့် ပစ္စည်းဆိုင်ရာ ကိုက်ညီမှုရှိမရှိ စစ်ဆေးသင့်သည်။

NACE ဝန်ဆောင်မှု

သတ်မှတ်ချက်တွင် NACE MR0175 / ISO 15156 ပါ၀င်သည်။ အဆို့ရှင်သည် ချဉ်သောဝန်ဆောင်မှုအတွက် ရည်ရွယ်သည့်နေရာတွင်၊ ပစ္စည်းအဆင့်များနှင့် သက်ဆိုင်သော NACE လိုအပ်ချက်များသည် အမှန်တကယ်ဝန်ဆောင်မှုအခြေအနေများနှင့် ကိုက်ညီရန်လိုအပ်ပါသည်။

ထိုကဲ့သို့သော အသုံးချပရိုဂရမ်များအတွက်၊ ပရောဂျက်သတ်မှတ်ချက်များသည် ပစ္စည်းအခြေအနေ၊ မာကျောမှု၊ စစ်ဆေးခြင်းနှင့် ပံ့ပိုးပေးသည့် စာရွက်စာတမ်းများအတွက် လိုအပ်ချက်များကို သတ်မှတ်ဖော်ပြနိုင်သည်။

အသုံးချမှု

ရေနွေးငွေ့နှင့် အသုံးအဆောင်လိုင်းများ-လိုက်ဖက်ညီသော ရေနွေးငွေ့၊ ကွန်ဒွန်ဆိတ်နှင့် အသုံးဝင်သော ပိုက်ပိုက်များတွင် စီးဆင်းမှုကို ချိန်ညှိခြင်းနှင့် ပိတ်ခြင်းအတွက် အသုံးပြုသည်။

ရေနံနှင့် သဘာဝဓာတ်ငွေ့manual flow control သို့မဟုတ် isolation လိုအပ်သည့် လုပ်ငန်းစဉ်နှင့် utility လိုင်းများတွင် အသုံးပြုသည်။

ရေနံဓာတုစနစ်များအဟန့်အတား သို့မဟုတ် ပိတ်ရန် လိုအပ်သည့် ဆီ၊ ဓာတ်ငွေ့နှင့် လုပ်ငန်းစဉ်အရည်များအတွက် သင့်လျော်သည်။

ရေသန့်စင်မှု-သဟဇာတရှိသောရေနှင့် အရည်မီဒီယာကို ထိန်းချုပ်ရန်အတွက် လုပ်ငန်းစဉ်နှင့် အသုံးဝင်သောပိုက်များတွင် အသုံးပြုသည်။

ဓာတ်အားထုတ်လုပ်ခြင်း-သတ်မှတ်ထားသော ဖိအားနှင့် အပူချိန်အကွာအဝေးအတွင်း ရွေးချယ်ထားသော အရန်အကူနှင့် အသုံးအဆောင် ပိုက်များကို အသုံးပြုနိုင်သည်။

အထွေထွေစက်မှုပိုက်လိုင်း-လက်ဖြင့် စီးဆင်းမှု ချိန်ညှိမှု လိုအပ်သော လုပ်ငန်းစဉ် စက်ပစ္စည်းများ၊ ပန့်စနစ်များနှင့် အခြားသော ပိုက်လိုင်းများတွင် အသုံးပြုသည်။

ရွေးချယ်ခြင်းနှင့် တပ်ဆင်ခြင်း။

Valve ရွေးချယ်မှုသည် ပိုက်အရွယ်အစား၊ ဖိအားအတန်းအစား၊ အလတ်စား၊ လည်ပတ်ဖိအားနှင့် အပူချိန်တို့ဖြင့် စတင်သည်။ ထို့နောက် ဝန်ဆောင်မှုအခြေအနေအရ ကိုယ်ထည်၊ အဝိုင်း၊ ပင်စည်နှင့် ထိုင်ခုံပစ္စည်းများကို ရွေးချယ်သည်။

အစားထိုးအသုံးပြုမှုများအတွက်၊ လက်ရှိအဆို့ရှင်အရွယ်အစား၊ အနားကွပ်အတိုင်းအတာ၊ မျက်နှာချင်းဆိုင် အရှည်နှင့် လည်ပတ်မှုအစီအစဉ်ကို အမိန့်မစမီ အဆို့ရှင်အသစ်နှင့် နှိုင်းယှဉ်သင့်သည်။

တပ်ဆင်နေစဉ်အတွင်း အနားကွပ်မျက်နှာများကို သန့်ရှင်းစေပြီး သတ်မှတ်ထားသော gasket နှင့် bolting ကို အသုံးပြုပါ။ အဆို့ရှင်ကို တပ်ဆင်ပြီးနောက်၊ လက်ကိုင်ဘီးလည်ပတ်မှုကို စစ်ဆေးပြီး ပုံမှန်မဟုတ်သော ခံနိုင်ရည်မရှိဘဲ ၎င်း၏ အပြည့်အ၀ဖြတ်သန်းနိုင်သည်ကို အတည်ပြုပါ။

စမ်းသပ်ခြင်းနှင့်စစ်ဆေးခြင်း။

ပစ္စည်းစစ်ဆေးခြင်း။

ကိုယ်ထည်နှင့် အနားသတ်ပစ္စည်းများကို သတ်မှတ်ထားသော အဆင့်များနှင့် အမှာစာ အချက်အလက်များနှင့် ကိုက်ညီအောင် စစ်ဆေးပါသည်။ လိုအပ်ပါက ပစ္စည်းမှတ်တမ်းများ ပေးပို့နိုင်ပါသည်။

အဘက်ဘက်မှ စစ်ဆေးခြင်း။

မျက်နှာချင်းဆိုင် အတိုင်းအတာ၊ အနားကွပ်အတိုင်းအတာများနှင့် အခြားသော့စက်အသုံးပြုသည့်အတိုင်းအတာများကို သက်ဆိုင်ရာ ထုတ်ကုန်သတ်မှတ်ချက်များနှင့် ဆန့်ကျင်၍ စစ်ဆေးထားသည်။

ဖိအားနှင့်ထိုင်ခုံစမ်းသပ်ခြင်း။

Shell နှင့် seat tests များသည် သတ်မှတ်ထားသော စစ်ဆေးရေးလိုအပ်ချက်များအတိုင်း ဆောင်ရွက်ပါသည်။ စာမေးပွဲရလဒ်များနှင့် လက်ခံမှုစံနှုန်းများကို အမိန့်လိုအပ်ချက်များနှင့်အညီ မှတ်တမ်းတင်နိုင်သည်။

နောက်ဆုံးစစ်ဆေးရေး

တင်ပို့ခြင်းမပြုမီ၊ ခန္ဓာကိုယ်အခြေအနေ၊ အနားကွပ်မျက်နှာပြင်များ၊ လက်ကိုင်ဘီးလည်ပတ်မှု၊ သက်သေခံအမှတ်အသားများ နှင့် အလုံးစုံတပ်ဆင်ခြင်းအတွက် အဆို့ရှင်ကို စစ်ဆေးပါသည်။

များပါတယ်။

ထုပ်ပိုးခြင်းမပြုမီ အနားကွပ်မျက်နှာများနှင့် အခြားချိတ်ဆက်မှုမျက်နှာပြင်များကို ကာကွယ်ထားသည်။ သယ်ယူပို့ဆောင်ရေးအတွင်း ထိခိုက်မှုနှင့် ညစ်ညမ်းမှုအန္တရာယ်ကို လျှော့ချရန် ၎င်း၏အရွယ်အစားနှင့် သင်္ဘောနည်းလမ်းအတိုင်း အဆို့ရှင်ကို ထုပ်ပိုးထားသည်။

အိတ်စပို့ထုပ်ပိုးရာတွင် အဆို့ရှင်အရွယ်အစားနှင့် သယ်ယူပို့ဆောင်ရေးလိုအပ်ချက်များအလိုက် ပုံးများ၊ အကာအကွယ်ပစ္စည်းများနှင့် အထပ်သားအိတ်များ ပါဝင်နိုင်သည်။ ကုန်ပစ္စည်းအမှတ်အသားများနှင့် ပို့ဆောင်ရေးစာရွက်စာတမ်းများကို အမိန့်အတိုင်း ပြင်ဆင်နိုင်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ANSI Standard Flanged Globe Valve က ဘာအတွက်အသုံးပြုတာလဲ။

ANSI Standard Flanged Globe Valve ကို စက်မှု ပိုက်များတွင် တွဲဖက်အသုံးပြုနိုင်သော အရည်များကို ထိန်းညှိခြင်းနှင့် ပိတ်ခြင်းအတွက် အသုံးပြုပါသည်။ disc-and-seat ဒီဇိုင်းသည် လည်ပတ်နေစဉ်အတွင်း flow passage ကို ချိန်ညှိနိုင်စေပြီး flow control လိုအပ်သည့် application များအတွက် သင့်လျော်စေသည်။

Q2- globe valve နှင့် gate valve အကြား ကွာခြားချက်ကား အဘယ်နည်း။

globe valve သည် ထိုင်ခုံဆီသို့ ရွေ့လျားသော disc ကို အသုံးပြုပြီး throttling နှင့် flow adjustment အတွက် အသုံးများသည်။ gate valve သည် gate ကို flow path မှ ဝေးရာသို့ ရွှေ့ကာ ဆက်တိုက် throttling မဟုတ်ဘဲ သီးခြားခွဲထားရန်အတွက် ယေဘုယျအားဖြင့် အသုံးပြုသည်။

Q3- ဘောင်ခတ်ထားသော အဆုံးများကို ဤ valve တွင် အဘယ်ကြောင့် အသုံးပြုကြသနည်း။

Flanged စွန်းများသည် ပိုက်လိုင်းသို့ bolted ချိတ်ဆက်မှုကို ပေးစွမ်းပြီး ပိုက်ကို ဖြတ်တောက်ခြင်းမရှိဘဲ ပြုပြင်ထိန်းသိမ်းရန်အတွက် valve ကို ဖယ်ရှားရန် ခွင့်ပြုသည်။ ၎င်းတို့ကို စံသတ်မှတ်ထားသော အနားကွပ်အတိုင်းအတာများ လိုအပ်သည့် စက်မှုပိုက်လိုင်းစနစ်များတွင် အများအားဖြင့် အသုံးပြုကြသည်။

Q4: မည်သည့်ပစ္စည်းများရရှိနိုင်သနည်း။

ဖော်ပြထားသောဖွဲ့စည်းပုံတွင် ကိုယ်ထည်နှင့် disc အတွက် CF8/CF8M၊ ပင်စည်အတွက် F304/F316 နှင့် သတ်မှတ်ထားသော ထိုင်ခုံပစ္စည်းရွေးချယ်စရာများ ပါဝင်သည်။ အခြားပစ္စည်းများကို လည်ပတ်မှုအလယ်အလတ်နှင့် အပူချိန်အရ ထည့်သွင်းစဉ်းစားနိုင်သည်။

Q5: ရေနွေးငွေ့အတွက် valve ကို သုံးနိုင်ပါသလား။

ဟုတ်ကဲ့၊ ပေးထားသော ဖိအား၊ အပူချိန်နှင့် ပစ္စည်းဖွဲ့စည်းပုံများသည် သတ်မှတ်ထားသော လည်ပတ်မှုကန့်သတ်ချက်များအတွင်းတွင် ရှိနေပါသည်။ ထိုင်ခုံနှင့် အလုံပိတ်ပစ္စည်းများကို အမှန်တကယ် ရေနွေးငွေ့အခြေအနေအတွက် စစ်ဆေးသင့်သည်။

Q6- မှန်ကန်သောအဆို့ရှင်ကိုရွေးချယ်ရန် မည်သည့်အချက်အလက်လိုအပ်သနည်း။

အရေးကြီးအချက်အလက်များတွင် ပိုက်အရွယ်အစား၊ ဖိအားအတန်းအစား၊ အနားကွပ်စံ၊ အလတ်စား၊ လည်ပတ်မှုဖိအား၊ အပူချိန်၊ ပစ္စည်းလိုအပ်ချက်များနှင့် NACE သို့မဟုတ် ပရောဂျက်ဆိုင်ရာ လိုအပ်ချက်များ ပါဝင်သည်။

Q7: အဆို့ရှင်ကို ဘယ်လိုထိန်းသိမ်းသင့်လဲ။

ပုံမှန်ထိန်းသိမ်းနေစဉ်အတွင်း လက်ဘီး၊ ပင်စည်၊ ထုပ်ပိုးဧရိယာ၊ အနားကွပ်ချိတ်ဆက်မှုနှင့် အလုံပိတ်အခြေအနေတို့ကို စစ်ဆေးပါ။ ယိုစိမ့်မှု သို့မဟုတ် ပုံမှန်မဟုတ်သော လည်ပတ်မှုခုခံမှု ဖြစ်ပေါ်ပါက စစ်ဆေးခြင်းမပြုမီ ပိုက်လိုင်းကို သီးခြားခွဲထုတ်ပြီး ဖိအားလျှော့ထားပါ။
