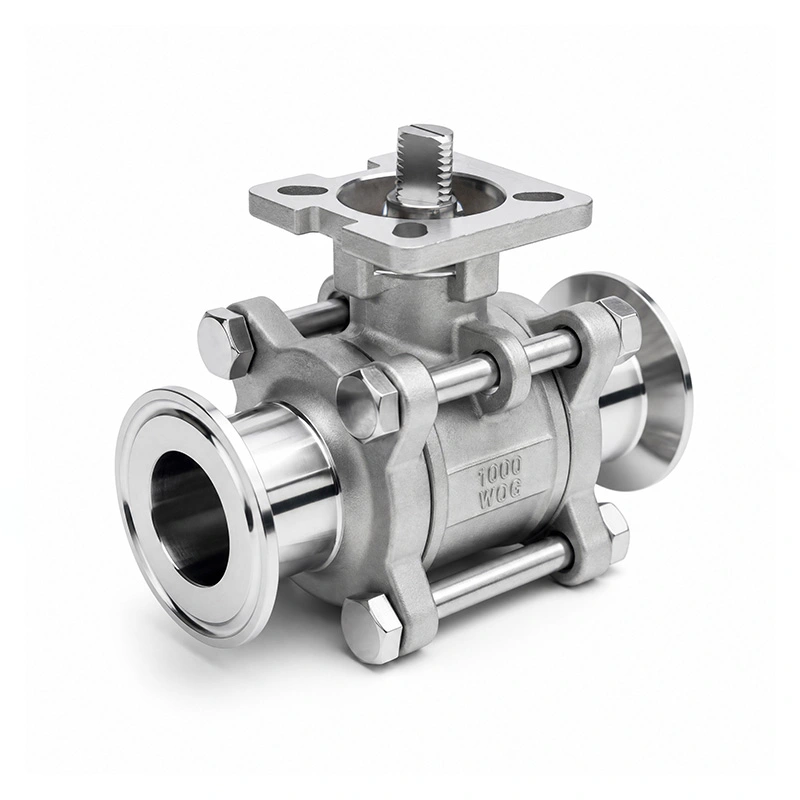

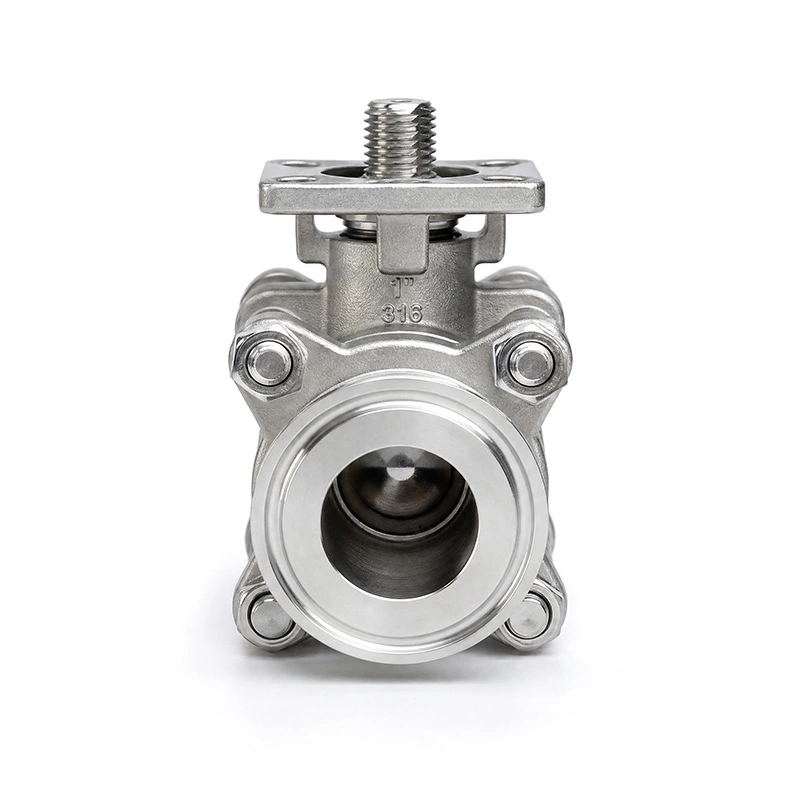

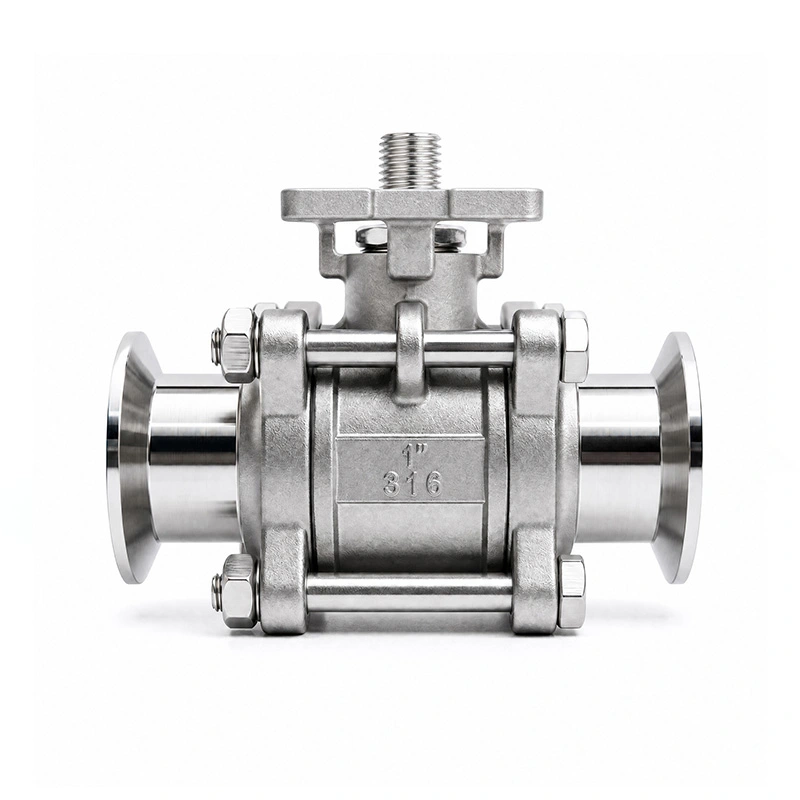

ISO 5211 Mounting Pad ပါရှိသော 3PC အပြည့်ဖြင့် ထုပ်ပိုးထားသော Tri-clamp Ball Valve

ISO 5211 Mounting Pad ပါရှိသော 3PC Fully Encapsulated Tri-clamp Ball Valve သည် သန့်ရှင်းရေးနှင့် လုပ်ငန်းစဉ်များအတွက် ပိုက်လိုင်းစနစ်များအတွက် Tri-clamp ချိတ်ဆက်မှုများပါရှိသော သုံးပိုင်းဖြတ်အဆို့ရှင်ကိုယ်ထည်ကို အသုံးပြုထားသည်။ အပိုင်းသုံးပိုင်းတည်ဆောက်မှုသည် ပိုက်လိုင်းကို သီးခြားခွဲထုတ်ပြီးနောက် အတွင်းပိုင်းအစိတ်အပိုင်းများသို့ ဝင်ရောက်ခွင့်ပေးပြီး ISO 5211 mounting pad သည် pneumatic သို့မဟုတ် electric actuator တပ်ဆင်ခြင်းအတွက် စံသတ်မှတ်ထားသော interface ကို ပေးဆောင်သည်။ ဤဖွဲ့စည်းပုံသည် သန့်ရှင်းရေးချိတ်ဆက်မှုများနှင့် အလိုအလျောက် အဆို့ရှင်လည်ပတ်မှု လိုအပ်သည့် အရည်ထိန်းချုပ်မှုစနစ်များအတွက် သင့်လျော်သည်။

အဓိက အတိုင်းအတာများ

အဓိက ဒီဇိုင်းအင်္ဂါရပ်များ

Three-Piece Valve တည်ဆောက်ခြင်း။

အပိုင်းသုံးပိုင်းကိုယ်ထည်တွင် ဗဟိုအဆို့ရှင်အပိုင်းနှင့် အဆုံးအပိုင်းနှစ်ခုပါဝင်သည်။ ပိုက်လိုင်းကို ကောင်းစွာ သီးခြားခွဲထားပြီး အဆို့ရှင်သည် စိတ်ဓာတ်ကျပြီးနောက်၊ အတွင်းပိုင်းအစိတ်အပိုင်းများကို စစ်ဆေးရန် သို့မဟုတ် အစားထိုးရန်အတွက် ခန္ဓာကိုယ်ကို ဖွင့်နိုင်သည်။ ထိုင်ခုံများ၊ တံဆိပ်များ သို့မဟုတ် အခြားအတွင်းပိုင်း အစိတ်အပိုင်းများကို အချိန်အခါအလိုက် ပြုပြင်ထိန်းသိမ်းရန် လိုအပ်သည့် ဤဖွဲ့စည်းပုံသည် အသုံးဝင်သည်။

Tri-clamp ချိတ်ဆက်မှု

Tri-clamp ချိတ်ဆက်မှုများသည် threaded သို့မဟုတ် flanged joints များအစား ကုပ်နှင့် gasket အစီအစဉ်ကိုအသုံးပြုသည်။ ဤချိတ်ဆက်မှုနည်းလမ်းသည် ပိုက်လိုင်းအတွင်းသို့ အဆို့ရှင်ကို တိုက်ရိုက်ဂဟေဆော်ခြင်းမပြုဘဲ အဆို့ရှင်ကို တပ်ဆင်ခြင်း သို့မဟုတ် ဖယ်ရှားရန် ခွင့်ပြုသည်။ အသုံးပြုနိုင်သော gasket ပစ္စည်းနှင့် ချိတ်ဆက်မှုအတိုင်းအတာများကို လုပ်ငန်းစဉ်အလယ်အလတ်၊ အပူချိန်နှင့် ပိုက်သတ်မှတ်ချက်အလိုက် ရွေးချယ်သင့်သည်။

ISO 5211 Actuator တပ်ဆင်ခြင်း။

ISO 5211 Mounting Pad ပါရှိသော 3PC Fully Encapsulated Tri-clamp Ball Valve ကို valve ပေါ်ရှိ ISO 5211 actuator mounting interface ဖြင့် ဒီဇိုင်းထုတ်ထားသည်။ ၎င်းသည် သီးခြား သမားရိုးကျ တပ်ဆင်ခြင်း အစီအစဉ်ကို အားမကိုးဘဲ တွဲဖက်အသုံးပြုနိုင်သော pneumatic သို့မဟုတ် electric actuator များကို valve သို့ တိုက်ရိုက်တပ်ဆင်နိုင်စေပါသည်။ Actuator ရွေးချယ်မှုသည် valve အရွယ်အစား၊ လည်ပတ် torque နှင့် system control လိုအပ်ချက်များနှင့် ကိုက်ညီသင့်ပါသည်။

316 Stainless Steel Wetted အစိတ်အပိုင်းများ

ကိုယ်ထည်ကို ASTM A351 CF8M (316) အဖြစ် သတ်မှတ်ထားပြီး ဘောလုံးနှင့် ပင်စည်ကို ASTM A182 F316 အဖြစ် သတ်မှတ်ထားသည်။ ဤသံမဏိပစ္စည်းများသည် ပစ္စည်းလိုက်ဖက်မှုနှင့် သံချေးတက်ခြင်းခံနိုင်ရည်အတွက် အရေးကြီးသောထည့်သွင်းစဉ်းစားသည့်နေရာတွင် စက်မှုလုပ်ငန်းသုံးအရည်အတွက် သင့်လျော်သည်။ RPTFE ထိုင်ခုံသည် PTFE အား 15% အဖြည့်ခံဖြင့် ပေါင်းစပ်ထားပြီး ရွေးချယ်ခြင်းမပြုမီ အမှန်တကယ် အလယ်အလတ်နှင့် လည်ပတ်မှုအပူချိန်နှင့် နှိုင်းယှဉ်သုံးသပ်သင့်သည်။

အသုံးချမှု

ISO 5211 Mounting Pad ပါရှိသော 3PC Fully Encapsulated Tri-clamp Ball Valve ကို ကျစ်လစ်သိပ်သည်းသော အပိတ်အဆို့ရှင်၊ သန့်ရှင်းရေးပုံစံ ချိတ်ဆက်မှုများနှင့် အလိုအလျောက် အလိုအလျောက် လှုပ်ရှားဆောင်ရွက်မှု လိုအပ်သော ပိုက်စနစ်များတွင် အသုံးပြုနိုင်ပါသည်။ သာမာန် အသုံးချဧရိယာများ ပါဝင်သည်-

အထွေထွေအရည် စီမံဆောင်ရွက်ခြင်း

ဓာတုအရည်များ ကိုင်တွယ်ခြင်း။

ရေသန့်စင်ရေး အထောက်အကူပြုပစ္စည်းများ

အပေါ့စား စက်မှုကုန်ထုတ်လုပ်ငန်း

အလိုအလျောက်ပိုက်စနစ်များ

တပ်ဆင်ခြင်းနှင့် လုပ်ဆောင်ချက်

Tri-clamp တပ်ဆင်ခြင်း။

တပ်ဆင်ခြင်းမပြုမီ၊ အဆို့ရှင်အရွယ်အစား၊ ချိတ်ဆက်မှုအတိုင်းအတာ၊ gasket ပစ္စည်းနှင့် ဖိအား-အပူချိန်လိုအပ်ချက်များသည် ပိုက်လိုင်းသတ်မှတ်ချက်နှင့် ကိုက်ညီကြောင်း အတည်ပြုပါ။ မိတ်လိုက် Tri-clamp ချိတ်ဆက်မှုများကြားတွင် အဆို့ရှင်ကို နေရာချထားပါ၊ သင့်လျော်သော gasket ကိုတပ်ဆင်ပြီး ကလစ်ဖြင့် အဆစ်ကို လုံခြုံအောင်ထားပါ။ စနစ်ဖိအားမခံရမီ ချိတ်ဆက်မှုကို မှန်ကန်သော ချိန်ညှိမှုရှိမရှိ စစ်ဆေးသင့်သည်။

Actuator တပ်ဆင်ခြင်း။

ISO 5211 တပ်ဆင်ခြင်း pad သည် တွဲဖက်အသုံးပြုနိုင်သော pneumatic သို့မဟုတ် electric actuators အတွက် အင်တာဖေ့စ်ကို ပံ့ပိုးပေးပါသည်။ တပ်ဆင်ခြင်းမပြုမီ actuator တပ်ဆင်ခြင်းပုံစံ၊ ရှပ်အတိုင်းအတာများနှင့် လိုအပ်သောလည်ပတ်အားကို စစ်ဆေးပါ။ အဆို့ရှင်နှင့် actuator ထုတ်လုပ်သူ၏ ညွှန်ကြားချက်များနှင့်အညီ actuator ကို တပ်ဆင်ပြီး ချိန်ညှိရပါမည်။

ထိန်းသိမ်းခြင်း။

ပြုပြင်မွမ်းမံခြင်းမပြုမီ၊ ပိုက်လိုင်းမှ အဆို့ရှင်ကို ခွဲထုတ်ပြီး ကျန်ရှိသောဖိအားအားလုံးကို လွှတ်ပေးပါ။ ဘောလုံး၊ ထိုင်ခုံများ၊ ပင်စည်နှင့် အလုံပိတ်အစိတ်အပိုင်းများကို စစ်ဆေးရန်အတွက် အဆို့ရှင်ကိုယ်ထည်ကို သုံးပိုင်းတည်ဆောက်မှုဖြင့် ဖွင့်နိုင်စေပါသည်။ ဟောင်းနွမ်းနေသော အစိတ်အပိုင်းများကို သင့်လျော်သော အစိတ်အပိုင်းများဖြင့် အစားထိုးပြီး ဝန်ဆောင်မှုသို့ မပြန်မီ အဆို့ရှင်၏ အလုံပိတ်နှင့် လည်ပတ်မှု အခြေအနေအား စစ်ဆေးပါ။

ရွေးချယ်ရေး ထည့်သွင်းစဉ်းစားမှုများ

ပိုက်စနစ်အသစ်အတွက် ဤအဆို့ရှင်ကို ရွေးချယ်သောအခါ၊ လည်ပတ်မှုအလယ်အလတ်၊ ဖိအား၊ အပူချိန်၊ ပိုက်အရွယ်အစား၊ ချိတ်ဆက်မှုအတိုင်းအတာနှင့် လိုအပ်သော လှုံ့ဆော်မှုနည်းလမ်းကို ထည့်သွင်းစဉ်းစားပါ။ အဆို့ရှင်ထိုင်ခုံနှင့် အလုံပိတ်ပစ္စည်းများကို လုပ်ငန်းစဉ်အရည်နှင့် လိုက်ဖက်မှုရှိမရှိ စစ်ဆေးသင့်သည်။ အလိုအလျောက်အသုံးပြုမှုများအတွက်၊ valve operating torque နှင့် system ၏ထိန်းချုပ်မှုလိုအပ်ချက်များနှင့်အညီ actuator ကိုရွေးချယ်သင့်သည်။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- ISO 5211 Mounting Pad ပါသော 3PC Fully Encapsulated Tri-clamp Ball Valve သည် အဘယ်နည်း။

ISO 5211 Mounting Pad ပါရှိသော 3PC Fully Encapsulated Tri-clamp Ball Valve ကို ပိုက်စနစ်များတွင် သုံးကွက်ရှိသော valve body၊ Tri-clamp ချိတ်ဆက်မှုနှင့် actuator mounting interface လိုအပ်သည့် ပိုက်စနစ်များတွင် fluid control အတွက် အသုံးပြုပါသည်။ ၎င်းကို manual operation အတွက် ပြင်ဆင်သတ်မှတ်နိုင်သည် သို့မဟုတ် အလိုအလျောက်ထိန်းချုပ်မှုအတွက် သင့်လျော်သော pneumatic သို့မဟုတ် electric actuator နှင့် ပေါင်းစပ်နိုင်သည်။

Q2- ISO 5211 mounting pad က ဘာကိုပေးတာလဲ။

ISO 5211 တပ်ဆင်ခြင်း pad သည် စံပြုထားသော actuator mounting interface ကို ပံ့ပိုးပေးပါသည်။ တွဲဖက်အသုံးပြုနိုင်သော အနုမြူ သို့မဟုတ် လျှပ်စစ်ဓာတ်အားသွင်းကိရိယာများကို သက်ဆိုင်ရာ ISO 5211 တပ်ဆင်ခြင်းအတိုင်းအတာများအတိုင်း တပ်ဆင်နိုင်ပြီး တွန်းအားအရွယ်အစားနှင့် အဆို့ရှင် torque လိုအပ်ချက်များအရ တပ်ဆင်နိုင်သည်။

Q3: သုံးပိုင်းတည်ဆောက်မှု၏အားသာချက်များကားအဘယ်နည်း။

ပိုက်လိုင်းကို သီးခြားခွဲထုတ်ပြီး ဖိအားနည်းသွားပြီးနောက် အဆို့ရှင်၏အတွင်းပိုင်း အစိတ်အပိုင်းများကို သုံးပိုင်းတည်ဆောက်မှုအား ပံ့ပိုးပေးသည်။ ၎င်းသည် အပြည့်အ၀ထည့်သွင်းထားသော တစ်ပိုင်းကိုယ်ထည်နှင့် နှိုင်းယှဉ်ပါက ထိုင်ခုံများ၊ တံဆိပ်များနှင့် အခြားဝန်ဆောင်မှုပေးနိုင်သော အစိတ်အပိုင်းများကို စစ်ဆေးခြင်းနှင့် အစားထိုးခြင်းတို့ကို ရိုးရှင်းလွယ်ကူစေသည်။

Q4: ဤအဆို့ရှင်အတွက် မည်သည့်ပစ္စည်းများကို အသုံးပြုသနည်း။

ကိုယ်ထည်သည် ASTM A351 CF8M (316) ဖြစ်ပြီး ဘောလုံးနှင့် ပင်စည်သည် ASTM A182 F316 ဖြစ်သည်။ ထိုင်ခုံမှာ RPTFE (PTFE+15%fv) ဖြစ်သည်။ အခြားပစ္စည်းဖွဲ့စည်းပုံများကို တောင်းဆိုချက်အရ ရနိုင်ပါသည်။

Q5: ဤအဆို့ရှင်ကို pneumatic သို့မဟုတ် electric actuators ဖြင့် အသုံးပြုနိုင်ပါသလား။

ဟုတ်ကဲ့။ ISO 5211 တပ်ဆင်ခြင်းအင်တာဖေ့စ်သည် actuator တပ်ဆင်မှုအတွက်ဒီဇိုင်းပြုလုပ်ထားသည်။ သင့်လျော်သော actuator ကို valve အရွယ်အစား၊ လည်ပတ် torque၊ ဖိအား၊ အပူချိန်နှင့် control system လိုအပ်ချက်အလိုက် ရွေးချယ်သင့်သည်။

Q6: မှာယူခြင်းမပြုမီ ဘာတွေစစ်ဆေးသင့်လဲ။

လိုအပ်သောအဆို့ရှင်အရွယ်အစား၊ ချိတ်ဆက်မှုအတိုင်းအတာ၊ လည်ပတ်မှုဖိအား၊ အပူချိန်၊ လုပ်ငန်းစဉ်လတ်၊ ထိုင်ခုံပစ္စည်းနှင့် လုပ်ဆောင်ချက်နည်းလမ်းတို့ကို အတည်ပြုပါ။ အလိုအလျောက်စနစ်များအတွက်၊ actuator mounting ပုံစံနှင့် လိုအပ်သော torque ကိုလည်း အတည်ပြုသင့်သည်။
