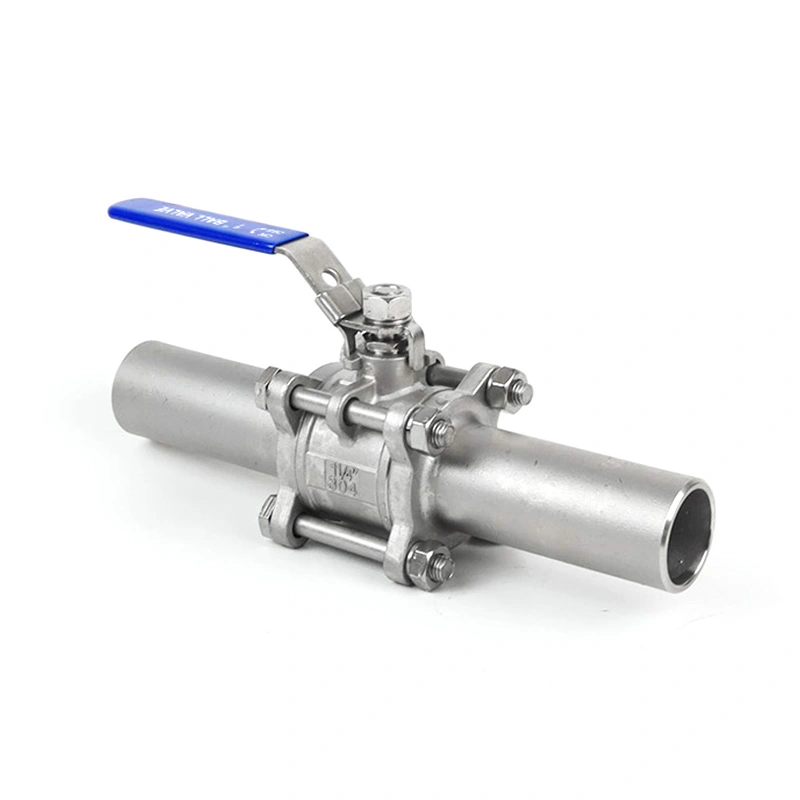

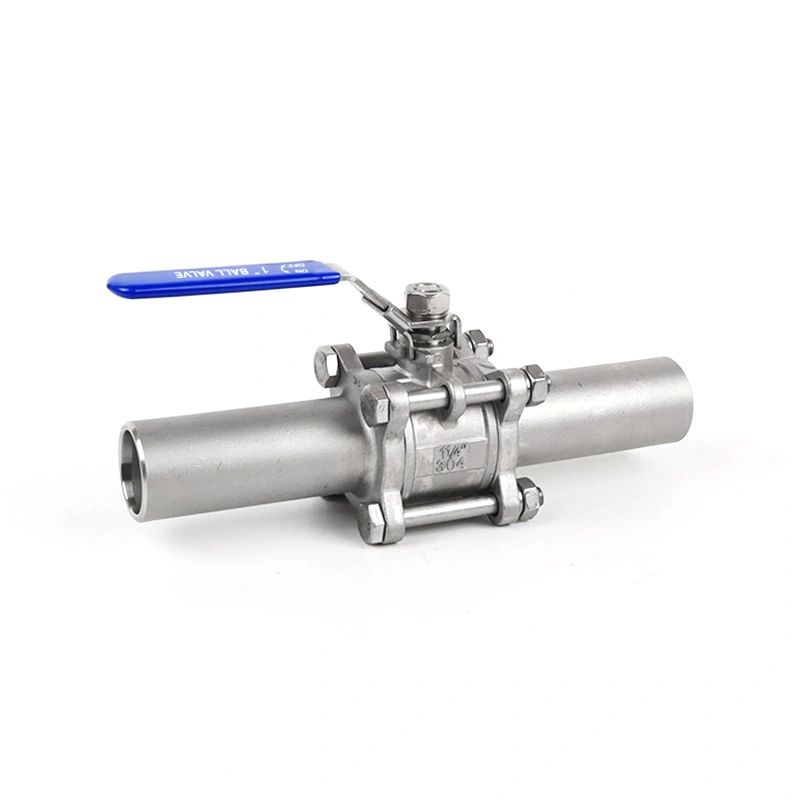

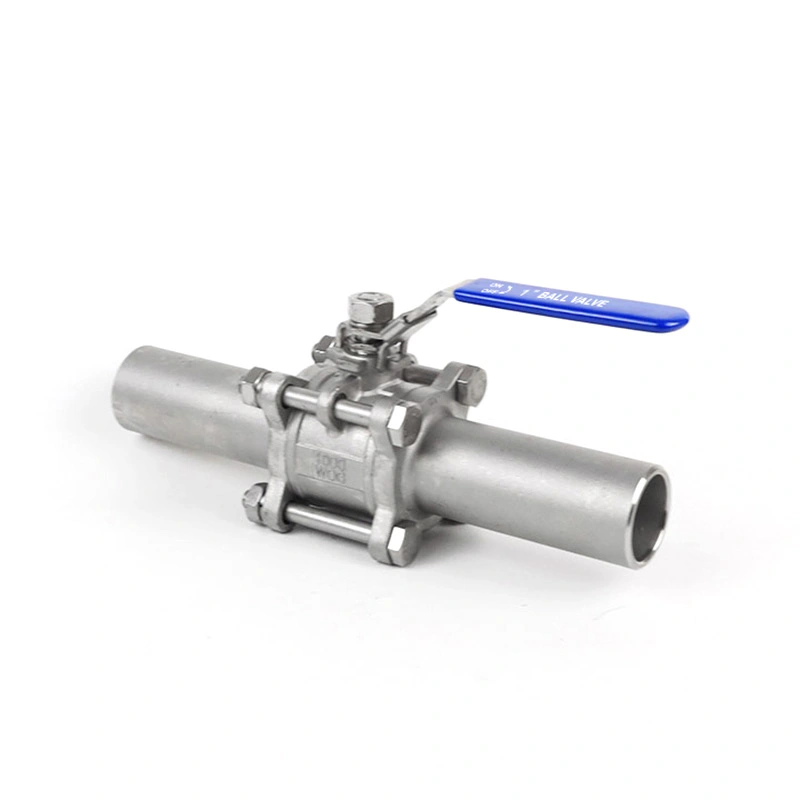

3PC Ball Valve Weld ကို တိုးချဲ့ထားသည်။

Shangtai 3PC Ball Valve Weld Extended သည် ပိုက်လိုင်းစနစ်များအတွက် ဒီဇိုင်းထုတ်ထားသော သံမဏိဘောလုံးအဆို့ရှင်ဖြစ်သည်။ ၎င်း၏သုံးပိုင်းတည်ဆောက်မှုသည် လျှပ်ကာနှင့် မြှုပ်ထားသောလိုင်းများကဲ့သို့ ပိုက်အပြင်အဆင်များကို လိုက်လျောညီထွေဖြစ်စေရန်အတွက် တိုးချဲ့ဂဟေဆက်များနှင့် ပေါင်းစပ်ထားသည်။ အဆို့ရှင်သည် ဂဟေဆက်သည့်ချိတ်ဆက်မှုသတ်မှတ်ထားသည့် စက်မှုပိုက်လိုင်းများတွင် တွဲဖက်အသုံးပြုနိုင်သော အရည်များကို အဖွင့်/အပိတ် ထိန်းချုပ်ရန်အတွက် ရည်ရွယ်ပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

3PC Ball Valve Weld Extended သည် အဆို့ရှင်ကြားတွင် ထပ်လောင်းဂဟေဆက်သည့် အရှည်ကို ပံ့ပိုးပေးရန် တိုးချဲ့ထားသော တင်းပတ်ဂဟေဆက်များကို အသုံးပြုသည်။ ခန္ဓာကိုယ်နှင့် ပိုက်လိုင်း။ တိုးချဲ့ထားသော အစွန်းများသည် လျှပ်ကာပိုက်လိုင်းများ၊ မြှုပ်နှံထားသည့် တပ်ဆင်မှုများနှင့် ပိုက်အပြင်အဆင်များအတွက် အသုံးဝင်သည်။ အပိုဂဟေဆက်ရန်အကွာအဝေးလိုအပ်သည်။ အပိုင်းသုံးပိုင်း ကိုယ်ထည်သည် အတွင်းပိုင်း အစိတ်အပိုင်းများကို သုံးစွဲခွင့် ပေးပါသည်။ ပိုက်လိုင်းကို သီးခြားခွဲထားပြီးနောက် စစ်ဆေးခြင်းနှင့် အစားထိုးခြင်း။

အဓိက အတိုင်းအတာများ

အရွယ်အစား	1/4"-6"
ဖိအားအတန်း	CL150
Butt-weld အဆုံးများ	ASME B16.25
အမြင့်ဆုံးဖိအား	285PSI
ဒီဇိုင်းနှင့် ထုတ်လုပ်မှု စံနှုန်းများ	ASME B16.34
စမ်းသပ်ခြင်းနှင့်စစ်ဆေးခြင်း။	API598
ဖိအား-အပူချိန် သတ်မှတ်ချက်များ	ASME B16.34
အပူချိန်အတိုင်းအတာ	-25 ℃ ~ 150 ℃
ကိုယ်ထည်ပစ္စည်း	ASTM A351 CF8M (316)
ဘောလုံးပစ္စည်း	ASTM A182 F316
ပင်မရုပ်	ASTM A182 F316
ထိုင်ခုံပစ္စည်း	RPTFE(PTFE+15%fv)
ရွေးချယ်စရာများ	အခြားပစ္စည်းများကို တောင်းခံနိုင်ပါသည်။

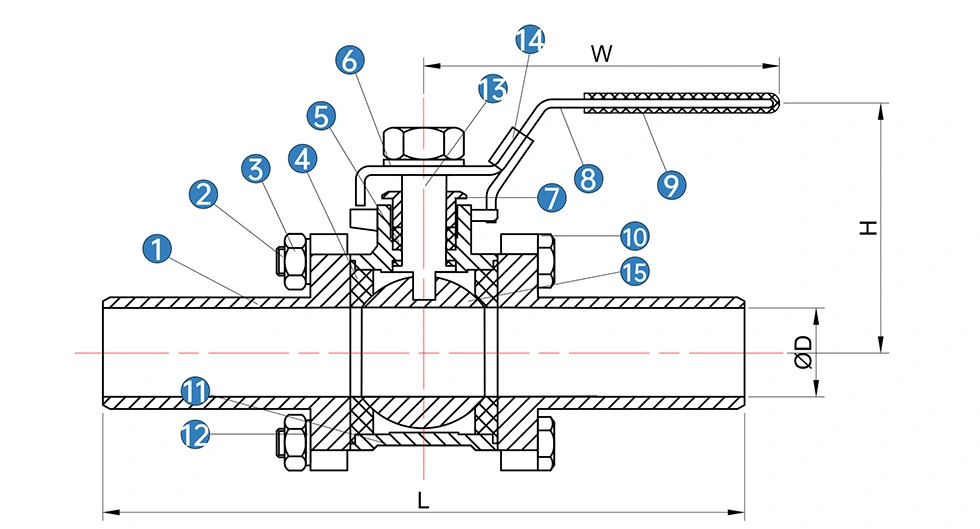

3PC Ball Valve Weld Extended

မရှိ	နာမည်	*ပစ္စည်း(N/B)**
1	ဦးထုပ်	SS 316	SS 304
2	မင်းတုံး	SS 304	SS 304
3	အခွံမာသီး	SS 304	SS 304
4	Ball Seat	PTFE	PTFE
5	ပင်စည်ထုပ်ပိုးခြင်း။	PTFE	PTFE
6	Spring Washer	SS 304	SS 304
7	ဂလင်း	SS 316	SS 304
8	ကိုင်တွယ်ပါ။	အက်စ်အက်စ်	အက်စ်အက်စ်
9	လက်ကိုင်အင်္ကျီ	PVC	PVC
10	မင်းတုံး	SS 304	SS 304
11	ခန္ဓာကိုယ်	SS 316	SS 304
12	Spring Washer	SS 304	SS 304
13	ပင်စည်	SS316	SS 304
14	လက်ကိုင် Latch	SS304	SS 304
15	ဘောလုံး	SS316	SS 304

* N- ကြိုးသည် ANSI B 2.1 NPT အရ အဆုံးသတ်သည်။
* B- Thread သည် BS21 BSP အရ အဆုံးသတ်သည်။

အရွယ်အစား	D	L	H	W
1/2"	15	150	70	120
3/4"	20	156	80	120
1"	25	186	86	140
1-1/4"	32	198	100	150
1-1/2"	38	232	118	180
2"	50	244	139	180
2-1/2"	65	290	157	240
၃"	80	306	170	240
4"	100	325	185	280

ထုတ်ကုန်အင်္ဂါရပ်များ

1. Extended Butt-Weld Ends

တိုးချဲ့ထားသော ဂဟေဆက်များသည် ပိုက်လိုင်းဂဟေဆက်ရန်အတွက် အပိုနေရာကို ပံ့ပိုးပေးပြီး ဂဟေဆော်ခြင်းလုပ်ငန်းကို ပင်မနှင့် ဝေးကွာစေရန် ကူညီပေးသည်။ valve ကိုယ်ထည်။ ဤဖွဲ့စည်းပုံသည် အဆို့ရှင်နေရာချရန်လိုအပ်သည့် လျှပ်ကာ သို့မဟုတ် မြှုပ်ထားသောပိုက်လိုင်းများအတွက် အသုံးဝင်သည်။ လျှပ်ကာအပြင်ဘက် သို့မဟုတ် ဝင်ရောက်နိုင်သောနေရာတစ်ခုတွင်။

2. Three-Piece ဆောက်လုပ်ရေး

ခွဲခြမ်းကိုယ်ထည်သည် စစ်ဆေးခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းရန်အတွက် အဆို့ရှင်ကို ဖွင့်ခွင့်ပြုသည်။ ထိုင်ခုံများ၊ ဖျံများနှင့် အခြားအတွင်းပိုင်း အစားထိုးရန်လိုအပ်သည့်အခါတွင် အစိတ်အပိုင်းများကို ဝင်ရောက်နိုင်ပြီး ပြီးပြည့်စုံသော valve assembly ကို အစားထိုးရန် လိုအပ်မှုကို လျှော့ချနိုင်သည်။

3. 316 Stainless Steel ပစ္စည်းများ

3PC Ball Valve Weld Extended သည် ကိုယ်ထည်အတွက် ASTM A351 CF8M (316) နှင့် ဘောလုံးနှင့် ပင်စည်အတွက် ASTM A182 F316 ကို အသုံးပြုသည်။ ပုံမှန်ထိုင်ခုံမှာ RPTFE (PTFE+15%fv) ဖြစ်သည်။ အခြားလိုအပ်သောပစ္စည်းများကို ပေါင်းစပ်ထည့်သွင်းနိုင်သည်။ ဝန်ဆောင်မှုအခြေအနေများ။

4. Butt-Weld ချိတ်ဆက်မှု

ဂဟေဆက်သည် ASME B16.25 လိုအပ်ချက်များကို လိုက်နာသည်။ butt-welded connection သည် valve အကြား အမြဲတမ်းအဆစ်ကို ထောက်ပံ့ပေးသည်။ ဂဟေလုပ်ထုံးလုပ်နည်းနှင့် ပိုက်ပြင်ဆင်မှုတို့ဖြင့် သက်ဆိုင်ရာ ပိုက်လိုင်းသတ်မှတ်ချက်ဖြင့် ဆုံးဖြတ်သည်။

ဂဟေဆော်ခြင်းနှင့် တပ်ဆင်ခြင်း။

ဂဟေမဆက်မီ၊ ပိုက်အရွယ်အစား၊ ဂဟေဆက်သည့်အတိုင်းအတာ၊ bevel အခြေအနေနှင့် ချိန်ညှိမှုကို စစ်ဆေးပါ။ ပိုက်လိုင်းက ဖြစ်သင့်တယ်။ တပ်ဆင်နေစဉ်အတွင်း valve ပေါ်တွင် အလွန်အကျွံဝန်ကို တားဆီးရန် ကောင်းမွန်စွာ ပံ့ပိုးထားသည်။ ဂဟေဆော်ခြင်းဆိုင်ရာ လုပ်ငန်းစဉ်များကိုလည်း လိုက်နာသင့်သည်။ သက်ဆိုင်သော ပရောဂျက်သတ်မှတ်ချက်။

တိုးချဲ့ထားသော အစွန်းများသည် welding area နှင့် valve internals အကြား ထပ်ဆင့်အကွာအဝေးကို ပေးစွမ်းသည်။ သင့်လျော်သောဂဟေဆော်ခြင်းနှင့် ထိုင်ခုံများ၊ တံဆိပ်များနှင့် အခြား အပူဒဏ်မခံနိုင်သော အစိတ်အပိုင်းများကို ကာကွယ်ရန်အတွက် အပူထိန်းခြင်းဆိုင်ရာ လုပ်ငန်းစဉ်များကို ဆက်လက်လုပ်ဆောင်သင့်ပါသည်။

ပစ္စည်းများနှင့် လည်ပတ်မှုအခြေအနေများ

အဆို့ရှင်ကို အပူချိန် -25 ℃ မှ 150 ℃ နှင့် အမြင့်ဆုံး ဖိအား 285PSI အတွက် သတ်မှတ်ထားသည် ။ အခြေအနေများ အဆို့ရှင်အရွယ်အစား၊ အလယ်အလတ်၊ အပူချိန်နှင့် အဆို့ရှင်အရွယ်အစားတို့အရ အမှန်တကယ်လည်ပတ်မှုကန့်သတ်ချက်များကို အတည်ပြုရပါမည်။ အသုံးပြုနိုင်သော ဖိအား-အပူချိန် အဆင့်သတ်မှတ်ချက်။

သံမဏိကိုယ်ထည်၊ F316 ဘောလုံးနှင့် F316 ပင်စည်တို့သည် စက်မှုလုပ်ငန်းသုံးမီဒီယာအတွက် ရည်ရွယ်ပါသည်။ ထိုင်ခုံနှင့်တံဆိပ်ခတ်ခြင်း။ အော်ဒါမစမီ ပစ္စည်းရွေးချယ်ရာတွင် အမှန်တကယ်အရည်၊ အပူချိန်နှင့် ဖိအားတို့ကို စစ်ဆေးသင့်သည်။

အရည်အသွေးစစ်ဆေးခြင်း။

ပစ္စည်းစစ်ဆေးခြင်း။

ပစ္စည်းသတ်မှတ်ခြင်းနှင့် ဆက်စပ်စစ်ဆေးခြင်းမှတ်တမ်းများကို အမိန့်လိုအပ်ချက်အရ ပေးဆောင်နိုင်ပါသည်။ ပစ္စည်း စမ်းသပ်မှုအစီရင်ခံစာများကို သက်ဆိုင်ရာ valve configurations များအတွက် ရရှိနိုင်ပါသည်။

အဘက်ဘက်မှ စစ်ဆေးခြင်း။

Valve အတိုင်းအတာနှင့် ဂဟေဆက်မှုအင်္ဂါရပ်များကို သတ်မှတ်ထားသော ထုတ်ကုန်ပုံဆွဲခြင်းနှင့် လိုအပ်ချက်များနှင့် ကိုက်ညီမှုရှိမရှိ စစ်ဆေးထားသည်။ စစ်ဆေးခြင်းတွင် ဂဟေဆက်သည့် အရှည်၊ အတိုင်းအတာနှင့် အထွေထွေ တပ်ဆင်မှု အခြေအနေတို့ ပါဝင်နိုင်သည်။

ဖိအားနှင့် တံဆိပ်ခတ်ခြင်း စမ်းသပ်မှုများ

Valve စမ်းသပ်ခြင်းနှင့် စစ်ဆေးခြင်း API 598 လိုအပ်ချက်များကို လိုက်နာသည်။ ဖိအားနှင့် တံဆိပ်ခတ်ခြင်းများကို စစ်ဆေးရန် လုပ်ဆောင်သည်။ တင်ပို့ခြင်းမပြုမီ valve body နှင့် seat sealing performance ။

Valve စစ်ဆေးခြင်းပြီးပါပြီ။

နောက်ဆုံးစစ်ဆေးခြင်းတွင် အဆို့ရှင်ပုံသဏ္ဍာန်၊ တပ်ဆင်မှု၊ ဂဟေဆော်မှုကာကွယ်ရေးနှင့် လည်ပတ်မှုအခြေအနေတို့ကို အကျုံးဝင်သည်။ လိုအပ်သောထုတ်ကုန် စာရွက်စာတမ်းများကို အမိန့်အတိုင်း ပြင်ဆင်နိုင်သည်။

အသုံးချမှု

3PC Ball Valve Weld Extended သည် ဂဟေဆက်သည့်ချိတ်ဆက်မှုနှင့် ထပ်လောင်းဂဟေဆက်သည့်နေရာတွင် စက်မှုပိုက်လိုင်းအတွက် သင့်လျော်သည်။ အကွာအဝေး လိုအပ်သည်။ သာမာန်အသုံးပြုမှုများတွင် ရေနံဓာတုလုပ်ငန်း၊ ရေနံနှင့် သဘာဝဓာတ်ငွေ့စနစ်များ၊ အပူစွမ်းအင်၊ ရေသန့်စင်ခြင်းနှင့် အထွေထွေစက်သုံးအရည်ထိန်းချုပ်ခြင်း။

ပိုက်လိုင်း လျှပ်ကာ၊ မြေအောက် တပ်ဆင်ခြင်း သို့မဟုတ် ဆိုက်လုပ်သည့်အခါ တိုးချဲ့-အဆုံး ဖွဲ့စည်းမှုပုံစံသည် အထူးအသုံးဝင်သည်။ အပြင်အဆင်သည် အဆို့ရှင်ကိုယ်ထည်တစ်ဝိုက်ရှိ နေရာလွတ်များကို ကန့်သတ်ထားသည်။ လျှောက်လွှာပေါ်မူတည်၍ သင့်လျော်မှုကို အတည်ပြုရပါမည်။ အလယ်အလတ်၊ ဖိအား၊ အပူချိန်နှင့် ပိုက်လိုင်းသတ်မှတ်ချက်။

များပါတယ်။

အဆို့ရှင်များသည် ကော်ဖတ်ပုံးများနှင့် အထပ်သားအိတ်များကို အသုံးပြု၍ ပို့ကုန်သယ်ယူပို့ဆောင်ရေးအတွက် ထုပ်ပိုးထားသည်။ ဂဟေဆက်တာတွေ ထုပ်ပိုးစဉ်အတွင်း bevel နှင့် connection မျက်နှာပြင်များပျက်စီးနိုင်ခြေကိုလျှော့ချရန်နှင့်ကိုင်တွယ်နေစဉ်အတွင်းကာကွယ်ထားသည်။ ပို့ဆောင်ခြင်း။

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

1. 3PC Ball Valve Weld Extended တွင် တိုးချဲ့ထားသော ဂဟေဆက်ခြင်း၏ ရည်ရွယ်ချက်ကား အဘယ်နည်း။

တိုးချဲ့ထားသော ဂဟေဆက်များသည် အဆို့ရှင်ကိုယ်ထည်နှင့် ပိုက်လိုင်းကြားတွင် နောက်ထပ် ဂဟေဆက်သည့်အကွာအဝေးကို ပေးစွမ်းသည်။ သူတို့အတွက်အသုံးဝင်သည်။ လျှပ်ကာပိုက်လိုင်းများ၊ မြှုပ်နှံထားသော တပ်ဆင်မှုများနှင့် ဂဟေဆော်ဧရိယာကို အဝေးတွင် နေရာချထားရန် လိုအပ်သည့် အခြားအပြင်အဆင်များ၊ valve body မှ၊

2. အဆို့ရှင်အတွက် မည်သည့်ပစ္စည်းကို အသုံးပြုသနည်း။

စံကိုယ်ထည်ပစ္စည်းမှာ ASTM A351 CF8M (316) ဖြစ်ပြီး ဘောလုံးနှင့် ပင်စည်အတွက် ASTM A182 F316 ဖြစ်သည်။ ထိုင်ခုံက RPTFE (PTFE+15%fv)။ အခြားပစ္စည်းများကို တောင်းခံနိုင်ပါသည်။

3. ဖင်-ဂဟေဆက်ခြင်းအတွက် မည်သည့်စံနှုန်းနှင့် သက်ဆိုင်သနည်း။

butt-weld များကို ASME B16.25 အရ သတ်မှတ်ထားသည်။ နောက်ဆုံး ဂဟေဆက်ခြင်းလုပ်ငန်းစဉ်သည် သက်ဆိုင်သည့်အတိုင်း လုပ်ဆောင်သင့်သည်။ ပိုက်လိုင်း သို့မဟုတ် စီမံကိန်း သတ်မှတ်ချက်။

4. တပ်ဆင်ပြီးနောက် valve ကို ထိန်းသိမ်းနိုင်ပါသလား။

ဟုတ်ကဲ့။ အပိုင်းသုံးပိုင်းကိုယ်ထည်သည် စစ်ဆေးခြင်းနှင့် အစားထိုးရန်အတွက် အတွင်းပိုင်းအစိတ်အပိုင်းများသို့ ဝင်ရောက်ခွင့်ပေးသည်။ ပိုက်လိုင်းလည်း ပါရမယ်။ valve ပြုပြင်မွမ်းမံခြင်းမပြုမီ သီးခြားခွဲထားပြီး စိတ်ဓာတ်ကျအောင်ထားပါ။

5. ဖိအားနှင့် အပူချိန်ကန့်သတ်ချက်များကား အဘယ်နည်း။

ဖော်ပြထားသော အမြင့်ဆုံးဖိအားမှာ 285PSI ဖြစ်ပြီး အပူချိန်အကွာအဝေးမှာ -25℃ မှ 150℃ ဖြစ်သည်။ အမှန်တကယ် လည်ပတ်ခွင့်ပြုသည်။ အခြေအနေများသည် အဆို့ရှင်အရွယ်အစား၊ အလတ်စားနှင့် သက်ဆိုင်သော ဖိအား-အပူချိန် အဆင့်သတ်မှတ်ချက်အပေါ် မူတည်သည်။

6. မည်သည့်စာရွက်စာတမ်းများ ပေးဆောင်နိုင်သနည်း။

ပစ္စည်းစမ်းသပ်မှုအစီရင်ခံစာများနှင့် သက်ဆိုင်ရာ စစ်ဆေးခြင်း သို့မဟုတ် ထုတ်ကုန်စာရွက်စာတမ်းများကို အဆို့ရှင်အရ ပံ့ပိုးပေးနိုင်ပါသည်။ ဖွဲ့စည်းပုံနှင့် အမိန့်လိုအပ်ချက်များ။
