3PC Ball Valves

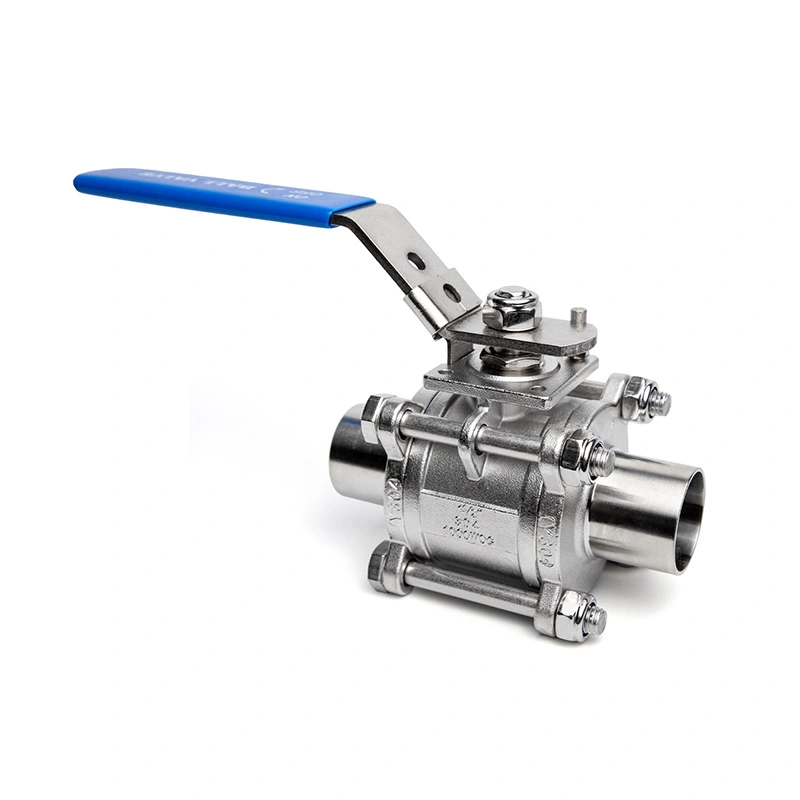

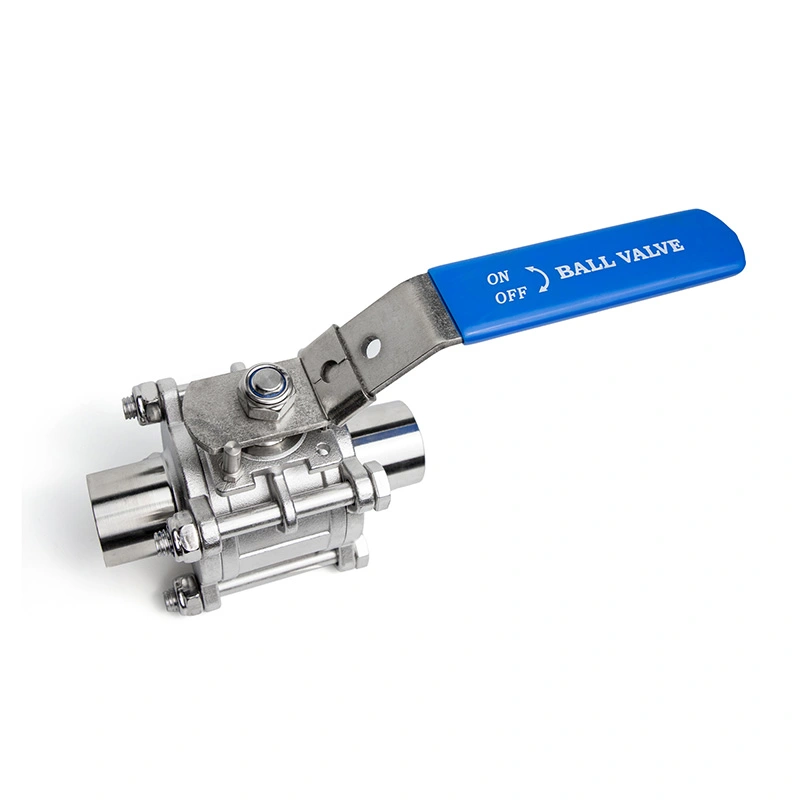

3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve
Shangtai 3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve ကို 304/316 stainless steel ဖြင့် butt-weld ends ဖြင့် ခန့်မှန်းခြေ Ra 0.15μm အထိ ပြီးသွားပါပြီ။ ၎င်း၏ အပြည့်အ၀ ထုပ်ပိုးထားသော တံဆိပ်များနှင့် ချောမွေ့သော အတွင်းပိုင်းစီးဆင်းမှုလမ်းကြောင်းသည် ထုတ်ကုန်အကြွင်းအကျန်များကို လျှော့ချရန်နှင့် CIP/SIP သန့်ရှင်းရေးကို ပံ့ပိုးပေးရန်အတွက် ဒီဇိုင်းထုတ်ထားသည်။ ISO 9001 နှင့် CE စာရွက်စာတမ်းများကို သက်ဆိုင်သောဖွဲ့စည်းပုံများ အတွက်ရရှိနိုင်ပြီး အဆို့ရှင်သည် တစ်ကိုယ်ရေသန့်ရှင်းမှုအရည်လုပ်ဆောင်ခြင်းစနစ်များအတွက် သင့်လျော်စေသည်။
ဤ 3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve သည် တစ်ကိုယ်ရေသန့်ရှင်းမှုရှိသော ပိုက်စနစ်များနှင့် အမြဲတမ်းချိတ်ဆက်ရန်အတွက် butt-weld ends ကိုအသုံးပြုသည်။ ဂဟေဆက်ခြင်း၏ အတွင်းနှင့် အပြင်မျက်နှာပြင်များကို ခန့်မှန်းခြေ Ra 0.15μm ၏ မျက်နှာပြင် ကြမ်းတမ်းမှုအဖြစ် စက်ဖြင့် ပြုလုပ်ထားပြီး ချောမွေ့သော ဂဟေမျက်နှာပြင်ကို ရရှိကာ အဆစ်တစ်ဝိုက်တွင် အကြွင်းအကျန်များ စုပုံလာနိုင်သည့် ဧရိယာများကို လျှော့ချပေးသည်။
အဆို့ရှင်သည် ထိတွေ့နေသောကွာဟချက်များနှင့် ထုတ်ကုန်ထိန်းသိမ်းမှုကို ကန့်သတ်ရန် ချောမွေ့သောအကာအကွယ်ဖွဲ့စည်းပုံအတွင်းတွင် ပျော့ပျောင်းသောအလုံပိတ်ဒြပ်စင်နှင့်အတူ အပြည့်အ၀ ထုပ်ပိုးထားသော တံဆိပ်များကို အသုံးပြုထားသည်။ 304 သို့မဟုတ် 316 stainless steel ဖြင့်ရရှိနိုင်ပြီး သန့်ရှင်းရေးလုပ်ဆောင်ခြင်းနှင့် CIP/SIP သန့်ရှင်းရေးအတွက် ပွတ်တိုက်ထားသောအတွင်းပိုင်းစီးဆင်းမှုလမ်းကြောင်းကို ပံ့ပိုးပေးနိုင်ပါသည်။ အဆို့ရှင်ကို သီးခြားခွဲထုတ်ပြီး ဖိအားလျော့သွားပြီးနောက် စစ်ဆေးခြင်းနှင့် အစားထိုးရန်အတွက် အတွင်းပိုင်းတံဆိပ်ခတ်ထားသည့် အစိတ်အပိုင်းများကို သုံးပိုင်းတည်ဆောက်မှုမှ ဝင်ရောက်ခွင့်ပြုသည်။
အဓိက အတိုင်းအတာများ
| အရွယ်အစား | 1/4"-6" |
| ဖိအားအတန်း | CL150 |
| သန့်ရှင်းရေးဂဟေဆက် | EN10357(DIN11850) / ISO1127 |
| အမြင့်ဆုံးဖိအား | 285PSI |
| ဒီဇိုင်းနှင့် ထုတ်လုပ်မှု စံနှုန်းများ | ASME B16.34 |
| စမ်းသပ်ခြင်းနှင့်စစ်ဆေးခြင်း။ | API598 |
| ဖိအား-အပူချိန် သတ်မှတ်ချက်များ | ASME B16.34 |
| အပူချိန်အတိုင်းအတာ | -25 ℃ ~ 150 ℃ |
| ကိုယ်ထည်ပစ္စည်း | ASTM A351 CF8M (316) |
| ဘောလုံးပစ္စည်း | ASTM A182 F316 |
| ပင်မရုပ် | ASTM A182 F316 |
| ထိုင်ခုံပစ္စည်း | RPTFE(PTFE+15%fv) |
| ရွေးချယ်စရာများ | အခြားပစ္စည်းများကို တောင်းခံနိုင်ပါသည်။ |

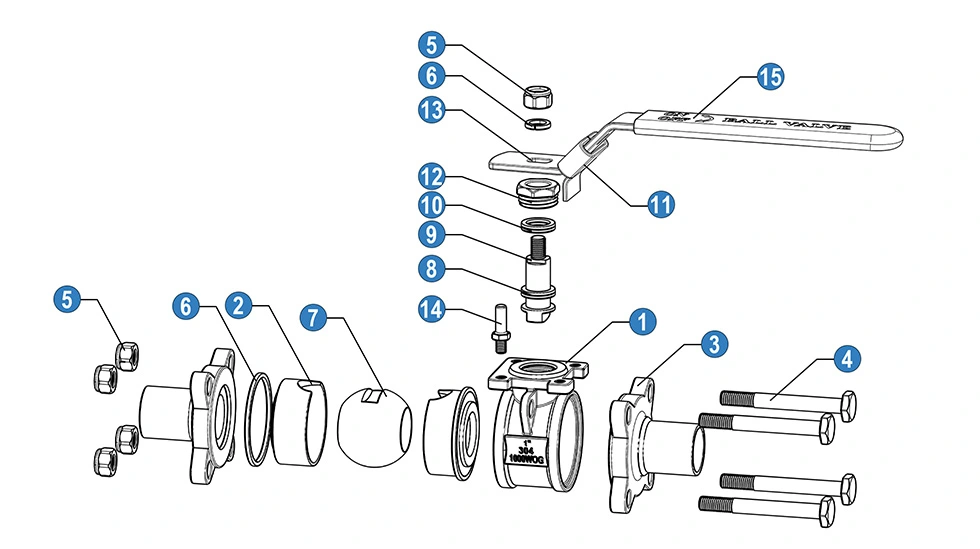

| မရှိ | နာမည် | ပစ္စည်း (*N/B) | |
| 1 | ခန္ဓာကိုယ် | SS 316 | SS 304 |
| 2 | Ball Seat | PTFE | PTFE |
| 3 | ဦးထုပ် | SS 316 | SS 304 |
| 4 | မင်းတုံး | SS 304 | SS 304 |
| 5 | အခွံမာသီး | SS 304 | SS 304 |
| 6 | Spring Washer | SS 304 | SS 304 |
| 7 | ဘောလုံး | SS 316 | SS 304 |
| 8 | ပွတ်တိုက်သံ | PTFE | PTFE |
| 9 | ပင်စည် | SS 316 | SS 304 |
| 10 | ပင်စည်ထုပ်ပိုးခြင်း။ | PTFE | PTFE |
| 11 | လော့ခ်ချသည့်ကိရိယာ | SS 304 | SS 304 |
| 12 | ဂလင်း | SS 316 | SS 304 |
| 13 | ကိုင်တွယ်ပါ။ | အက်စ်အက်စ် | အက်စ်အက်စ် |
| 14 | ပင်ကို ရပ်ပါ။ | SS 201 | SS 201 |
| 15 | လက်ကိုင်အင်္ကျီ | PVC | PVC |
· N- ကြိုးသည် ANSl B 2.1 NPT အရ အဆုံးသတ်သည်။
· B- Thread သည် BS21 BSP အရ အဆုံးသတ်သည်။

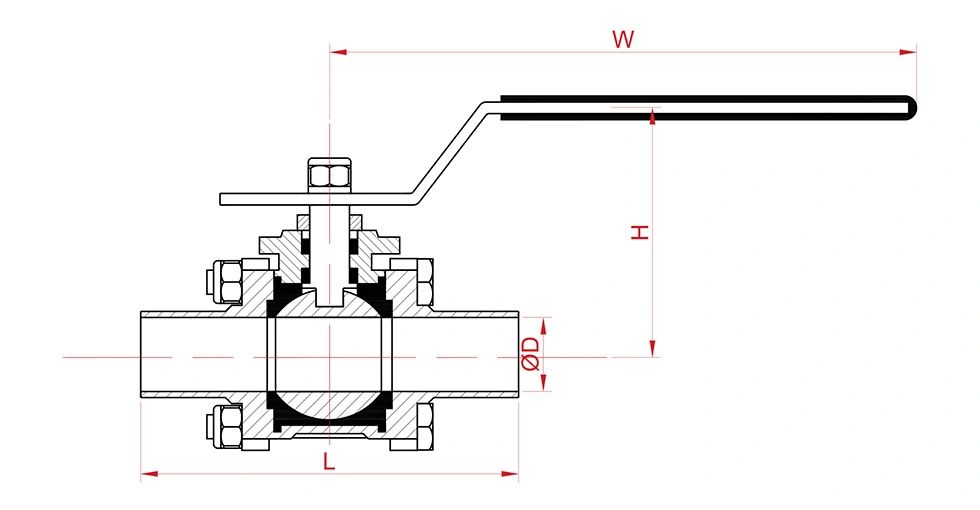

အထွေထွေ အတိုင်းအတာများ
| အရွယ်အစား | အတိုင်းအတာ (မီလီမီတာ) | အလေးချိန် (ကီလိုဂရမ်) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| ၂၁/၂" | 63 | 230 | 125 | 150 | 3.5 |
| ၃" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
Kv VALUES
Kv (m3/h) = တစ်နာရီလျှင် ကုဗမီတာအတွင်း ရေစီးနှုန်း ဖိအား 1 b ကျဆင်းသွားသည် bar သည် valve ကိုဖြတ်ပြီး။
| အရွယ်အစား | အတိုင်းအတာ (မီလီမီတာ) | အလေးချိန် (ကီလိုဂရမ်) | |||
| D | W | H | L(+-2) | ||
| 1/4" | 8 | 102 | 54 | 52 | 0.22 |
| 3/8" | 10 | 102 | 54 | 52 | 0.22 |
| 1/2" | 15 | 105 | 57 | 55 | 0.23 |
| 3/4" | 20 | 105 | 60 | 60 | 0.3 |
| 1" | 25 | 110 | 71 | 70 | 0.5 |
| 11/4" | 32 | 126 | 77 | 81 | 0.82 |
| 11/2" | 38 | 155 | 88 | 92 | 1.1 |
| 2" | 49 | 165 | 100 | 106 | 1.5 |
| ၂၁/၂" | 63 | 230 | 125 | 150 | 3.5 |
| ၃" | 76 | 260 | 145 | 165 | 5.6 |
| 4" | 100 | 300 | 165 | 200 | 9.6 |
ထုတ်ကုန်အားသာချက်များ
1. Precision-Turned Butt-Weld Ends
ဂဟေဆက်များ၏ အတွင်းနှင့် အပြင်ဘက် မျက်နှာပြင် နှစ်ခုလုံးကို Ra ≈ 0.15μm ဖြင့် တိကျစွာ ပြုပြင်ထားပြီး မြင့်မားသော coaxiality ကို အာမခံပါသည်။ သန့်ရှင်းသောပိုက်လိုင်းများဖြင့် အံဝင်ခွင်ကျဖြစ်အောင်၊ တည်ငြိမ်သော ဂဟေအရည်အသွေးကို အာမခံပြီး လျှို့ဝှက်သန့်ရှင်းရေးအန္တရာယ်များကို ဖယ်ရှားပေးသည်။ connection joints မှာ။
2. Fully Encapsulated Sealing Structure
အပြည့်ထုပ်ပိုးထားသော တံဆိပ်ဒီဇိုင်းသည် elastic sealing core ကို လုံး၀ ဖုံးအုပ်ထားပြီး ထိတွေ့နေသော elastomer ကွက်လပ်များကို ဖယ်ရှားပေးပြီး၊ အရည်ထိန်းနေရာများ။ ၎င်းသည် အလယ်အလတ် စုဆောင်းမှုနှင့် ရောဂါပိုးမွှားများ ကြီးထွားမှုကို ထိရောက်စွာ ကာကွယ်ပေးပြီး ရေရှည်ကို ထိန်းသိမ်းထားသည်။ တစ်ကိုယ်ရေသန့်ရှင်းမှုစွမ်းဆောင်ရည်နှင့် သန့်ရှင်းရေးလုပ်ထုံးလုပ်နည်းများကို ရိုးရှင်းစေသည်။
3. Premium Sanitary-Grade Stainless Steel
304 နှင့် 316 သံမဏိရွေးချယ်မှုများတွင်ရရှိနိုင်ပြီးအဆို့ရှင်သည်အလွန်ကောင်းမွန်သောချေးခုခံမှုနှင့်စက်ပိုင်းဆိုင်ရာကိုပေးဆောင်သည်။ ခွန်အား။ မှန်-ပွတ်တိုက်ထားသော အတွင်းပိုင်းစီးဆင်းမှုလမ်းကြောင်းသည် အနည်းဆုံးခံနိုင်ရည်ရှိ၍ ချောမွေ့စွာ အရည်လွှဲပြောင်းမှုကို သေချာစေသည်။ သန့်ရှင်းရေးစက်မှုလုပ်ငန်းသုံး ပိုက်လိုအပ်ချက်များကို လိုက်နာခြင်း။
4. 3PC ခွဲခြမ်းဖွဲ့စည်းပုံ
သုံးပိုင်းခွဲကိုယ်ထည်သည် ဖြတ်တောက်ခြင်းမရှိဘဲ ပိုက်လိုင်းပေါ်တွင် တိုက်ရိုက် တပ်ဆင်ခြင်းအား အပြည့်အ၀ တပ်ဆင်နိုင်ပြီး တံဆိပ်တုံး အစားထိုးနိုင်သည်။ လိုင်းတစ်ခုလုံး၊ စနစ်စက်ရပ်ချိန်ကို အလွန်လျှော့ချပြီး နေ့စဥ်လည်ပတ်မှုနှင့် ပြုပြင်ထိန်းသိမ်းရေးစရိတ်များကို လျှော့ချပေးသည်။
အမြဲမေးလေ့ရှိသောမေးခွန်းများ
1. ဤသန့်ရှင်းရေးဘောလုံးအဆို့ရှင်တွင် မည်သည့်အသိအမှတ်ပြုလက်မှတ်များ ရှိသနည်း။
ကျွန်ုပ်တို့၏ထုတ်လုပ်မှုစနစ်သည် ISO 9001 မှ အသိအမှတ်ပြုထားပြီး၊ CE စာရွက်စာတမ်းသည် သက်ဆိုင်ရာ သန့်ရှင်းရေးဘောလုံးအဆို့ရှင်ဖွဲ့စည်းပုံများအတွက် ရရှိနိုင်မည်ဖြစ်သည်။ ရရှိနိုင်သော အသိအမှတ်ပြုလက်မှတ်နှင့် စာရွက်စာတမ်းများကို သီးခြားထုတ်ကုန်နှင့် မှာယူမှုလိုအပ်ချက်များအရ အတည်ပြုနိုင်ပါသည်။
2. ဤအဆို့ရှင်အတွက် မည်သည့်ကိုယ်ထည်ပစ္စည်းများရရှိနိုင်သနည်း။
ပုံမှန်ကိုယ်ထည်ပစ္စည်းရွေးချယ်မှုများမှာ 304 stainless steel နှင့် 316 stainless steel တို့ဖြစ်သည်။ သင့်လျော်သောအဆင့်ကို အလုပ်လုပ်သည့်အလယ်အလတ်၊ အပူချိန်နှင့် သံချေးတက်သည့်အခြေအနေများအလိုက် ရွေးချယ်နိုင်သည်။
3. butt-weld များ ၏ စက်ပိုင်းဆိုင်ရာ တိကျမှု မည်ကဲ့သို့ ဖြစ်သနည်း။
butt-weld ends များ၏ အတွင်းနှင့် အပြင် မျက်နှာပြင်များကို ခန့်မှန်းခြေ Ra 0.15μm ရှိသော မျက်နှာပြင် ကြမ်းတမ်းမှုအဖြစ် ပြုပြင်ထားပါသည်။ ၎င်းသည် ချောမွေ့သော ဂဟေဆော်သည့်မျက်နှာပြင်ကို ထောက်ပံ့ပေးပြီး သဟဇာတရှိသော သန့်ရှင်းရေးပိုက်များဖြင့် သင့်လျော်သောချိတ်ဆက်မှုကို ပံ့ပိုးပေးသည်။
4. 3 Piece Fully Encapsulated Butt-welded Sanitary Ball Valve ၏ အဓိကအင်္ဂါရပ်များကား အဘယ်နည်း။
valve သည် butt-weld ends များ၊ အပြည့်အ၀ encapsulated seals နှင့် 304 သို့မဟုတ် 316 stainless steel တည်ဆောက်မှုကို ပေါင်းစပ်ထားသည်။ ချောမွေ့သောအတွင်းပိုင်းဖွဲ့စည်းပုံသည် CIP သို့မဟုတ် SIP သန့်ရှင်းရေးလိုအပ်သည့် သန့်ရှင်းရေးလုပ်ဆောင်မှုစနစ်များအတွက် သင့်လျော်သည်။
5. ကျွန်ုပ်တို့သည် သင့်စက်ရုံကို ဆိုက်စစ်ဆေးရန်အတွက် သွားရောက်နိုင်ပါသလား။
ဟုတ်ကဲ့။ စက်ရုံသည် Wenzhou၊ Zhejiang၊ Wenzhou လေဆိပ်မှ ကားဖြင့် ၁၀ မိနစ်ခန့်အကွာတွင် တည်ရှိသည်။ စက်ရုံလည်ပတ်မှုကို လည်ပတ်မည့်အချိန်ဇယားအတိုင်း ဧည့်ခံပံ့ပိုးမှုဖြင့် ကြိုတင်စီစဉ်နိုင်သည်။
